批发地铁盾构进出口洞门预埋钢环折页压板圆环板洞门帘布防水

• 产品信息
• • 重量： 260kg
  • 用途： 盾构机进出口防水密封圈
  • 型号： R3500*R2850*20
  • 材质： 三元乙丙橡胶/氯丁橡胶
  • 产地：
  • 品名：洞门帘布橡胶圈
  •
•
•
• 产品规格
• 规格包
• 规格箱 套

包装袋托盘运输

表面光亮无再生橡胶的暗淡无光

产品品质对比图

• 优质
•
•

• 劣质
•
•

1、货源说明

1、 帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。

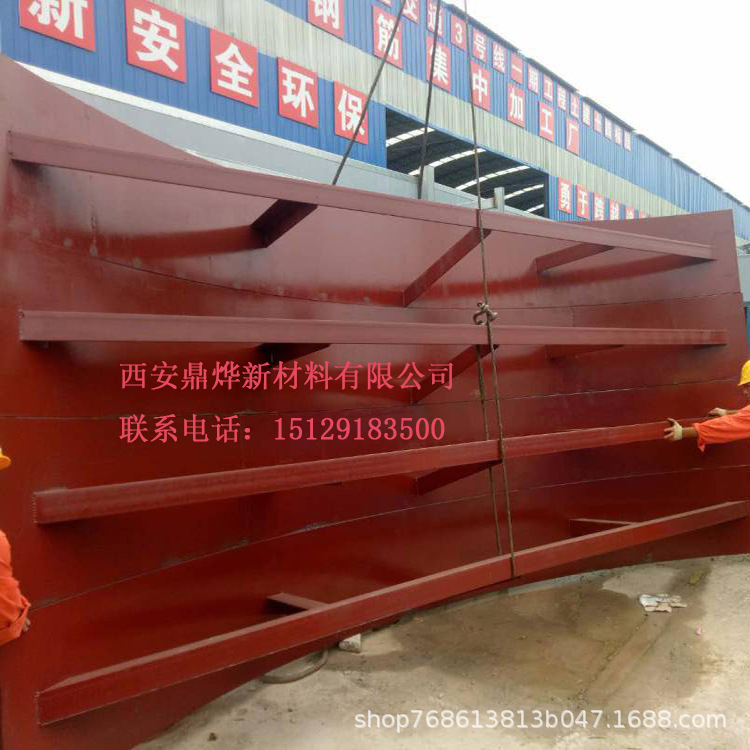

（1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。

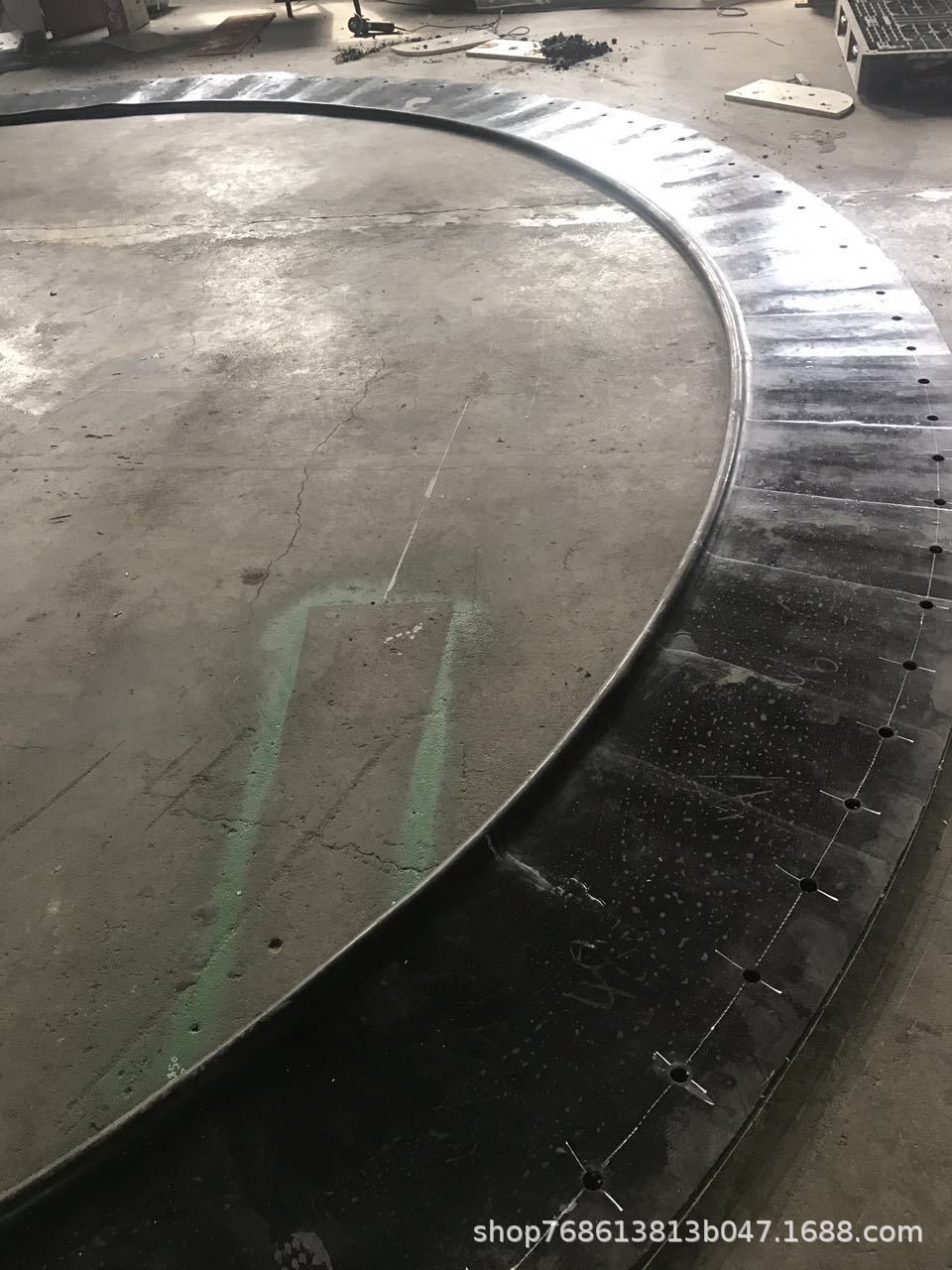

（2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。


2、帘布的特点是经线较粗，密度较大，纬线较细，密度很稀疏。按平纹组织编制而成，经线承受制品的全部负荷，纬线仅起连接经线的作用，并保持经线均匀排列，使其不至于紊乱。


3、帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同。
盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。
（1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。
（2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。

4、帘布橡胶板基本原理：

盾构出洞装置包括帘布橡胶板、圆环板、扇形翻版及相应的连接螺栓和垫圈，安装顺序为帘布橡胶板、圆形板、扇形翻版。安装完成后，圆形板通过连接螺栓迫使帘布橡胶板紧贴洞口，盾构推进过程中，帘布橡胶板随盾构外壁，形成密封止水。此时，扇形翻版翻转后会顶住帘布橡胶板，防止出现前方因水土压力过大而导致帘布橡胶板逆向翻转的情况出现；橡胶板在前方水土压力的作用下还会紧靠扇形翻版，这种密封状态是较为可靠的。

5、盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。
（1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。
（2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。

帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同。密封垫的种类：

1．天然橡胶NR

    对弱酸和碱，盐和氯化物溶液具有良好的耐蚀性能，对油和溶剂耐蚀性能是差的，并不推荐用于臭氧介质。推荐工作温度-57℃~93℃。

 2．氯丁橡胶CR

    氯丁橡胶是一种合成橡胶，适应于耐中等腐蚀的酸，碱和盐溶液的腐蚀。对商业用油和燃料具有良好的耐腐蚀作用。但在强氧化性酸、芳香烃和氯化碳氢化合物其耐腐蚀性能是差的。推荐工作温度-51℃~121℃。

3．丁氰橡胶NBR

    丁氰橡胶是一种合成橡胶，适应于在较宽温度范围内具有良好的耐油、溶剂、芳香烃、碱性碳氢化合物、石油和天然气的腐蚀性能。对氢氧化物、盐和接近中性的酸具有良好的耐腐蚀性能。但在强氧化性介质、氯化碳氢化合物，酮类和脂类其耐腐蚀性能是差的，推荐工作温度51℃~121℃。

4．氟橡胶

    氟橡胶胶料是由二元和三元氟生胶填加配合剂、硫化剂经混炼而成。除具有优异的耐热、耐介质、和良好物理机械性能外，还具有压缩永久变形低、弹性好和超长使用寿命。氟橡胶具有突出的耐热（200～250℃），耐油性能，可用于制造气缸套密封圈，胶碗和旋转唇形密封圈，能显著地提高使用时间。推荐工作温度-40℃~232℃。

 5．氯磺酰化聚乙烯合成橡胶

    对酸、碱和盐物溶液具有良好的耐蚀性能，同时不受气候、光照、、臭氧、商业燃料（如柴油和煤油等）影响。但不适应用于芳香烃、氯化碳氢化合物、铬酸和硝酸。推荐工作温度-45℃~135℃。

6．硅橡胶

    硅橡胶具有突出的耐高低温，可在150℃下超长期使用而无性能变化；可在200℃下连续使用10000小时，在-70～260℃的工作温度范围内能保持其特有的使用弹性及耐臭氧，耐天候等优点，适宜制作热机构中所需的密封垫，如密封衬圈，阀垫、油封（适用于水介质）等，特种硅橡胶可制作油封。

 7．乙丙橡胶

    对强酸、强碱、盐和氯化物溶液具有良好的耐蚀性能。但不适应用于油类、溶剂、芳香烃和碳氢化合物。推荐工作温度-57℃~176。

 依据图纸设计

2、关于尺码

 常规盾构R3500*R2850*20 550宽 560-580-610-620-640-680依据图纸设计

3、关于颜色

 黑色三元乙丙橡胶或者氯丁橡胶依据图纸设计

4、关于发货

检验报告+合格证书+物流+送货至工地+一式四联发货单+客服回访
